前言

RoboSense E1R 是一款高性能的固态激光雷达，采用 Flash 扫描方式，拥有 120° x 90° 的超大视场角。对于初学者来说，拿到雷达后的第一步就是将其连接到电脑并看到点云画面。本文将带你走过从硬件接线到软件显示的每一个微小细节，解决“Ping 得通却没画面”、“绿灯闪烁”等常见坑点。

---

一、 硬件准备

在开始之前，请确保你拥有以下配件：

1. RoboSense E1R 雷达主体
2. 接口盒（Interface Box）：由于雷达使用的是车载以太网接口，必须通过接口盒转接为普通网口。
3. 电源适配器：电压要求 9V - 16V（建议使用 12V 2A 的直流电源，接口为标准 DC 5.5-2.1）。
4. 网线：超五类或六类网线一条。
5. Windows 电脑（建议 Win10 或 Win11）。
6. 其他必要接线（商家会一起提供）

---

二、 第一步：物理连接

物理连接的顺序建议如下，以保护精密电子元件：

1. 雷达连接：将雷达自带的大型 TE 弯插头接入接口盒的对应接口，确保插紧。
2. 网络连接：用网线连接接口盒的 RJ45 网口和电脑的网口。
3. 电源接入：最后接入电源适配器。
   • 现象观察：接口盒上的绿色指示灯会亮起。
   • 注意：如果绿灯在闪烁，通常代表雷达正在进行高频数据传输，属于正常现象。

接线如上图所示，一根连线变代表实物的一根连线

---

三、 第二步：电脑网络配置（核心环节）

雷达和电脑通讯的前提是：它们必须在同一个网段，且 IP 地址必须匹配雷达的发送目标。

1. 雷达默认信息：
   • 雷达静态 IP：192.168.1.200
   • 雷达发送目标 IP：192.168.1.102（雷达默认只会把数据发给 .102 这个地址）。

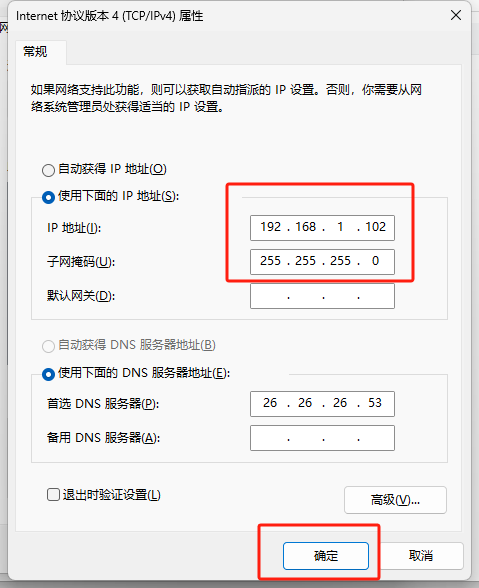

2. 设置电脑 IP：

   • 打开：控制面板 -> 网络和共享中心 -> 更改适配器设置。




   • 右键点击你的以太网卡，选择 属性。



   • 双击 Internet 协议版本 4 (TCP/IPv4)。

   • 选择“使用下面的 IP 地址”：

     • IP 地址：手动输入 192.168.1.102（必须是这个地址）。
     • 子网掩码：输入 255.255.255.0。

   • 点击确定保存。

---

四、 第三步：连通性验证（Ping 测试）

在打开软件前，先确认物理链路是否通畅：

1. 按下键盘 Win + R，输入 cmd 回车。
2. 输入命令：ping 192.168.1.200。
3. 结果判断：
   • 如果显示“来自 192.168.1.200 的回复”，说明连接成功。
   • 如果显示“请求超时”，请检查网线和电脑 IP 是否设置正确。

显示如下就是成功

C:\Users\Z>ping 192.168.1.200
正在 Ping 192.168.1.200 具有 32 字节的数据:
来自 192.168.1.200 的回复: 字节=32 时间=1ms TTL=255
来自 192.168.1.200 的回复: 字节=32 时间<1ms TTL=255
来自 192.168.1.200 的回复: 字节=32 时间=3ms TTL=255
来自 192.168.1.200 的回复: 字节=32 时间<1ms TTL=255
192.168.1.200 的 Ping 统计信息:
数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 0ms，最长 = 3ms，平均 = 1ms

---

五、 第四步：环境清理（关闭防火墙）

这是 90% 的用户收不到点云的原因：Windows 防火墙拦截了 UDP 数据包。

1. 进入 控制面板 -> 系统和安全 -> Windows Defender 防火墙。
2. 点击左侧 启用或关闭 Windows Defender 防火墙。
3. 将专用网络和公用网络下的防火墙全部选择“关闭”。
4. 点击确定（测试完成后可重新开启，但在调试雷达时必须关闭）。

---

六、 第五步：使用 RSView 实现可视化

1. 下载软件：前往 RoboSense 官网资源中心 下载最新版本的 RSView。


2. 解压注意：解压路径中严禁出现任何中文字符，否则软件无法打开或出错。

3. 运行程序：双击 RSView.exe。


4. 配置流：

   • 点击菜单栏 File -> Open -> Sensor Stream。
   • Lidar Model（雷达型号）：选择 RS-E1。



5. 查看点云：点击确定后，你应该能在黑色的 3D 网格空间里看到彩色的点云画面。你可以通过鼠标左键旋转视角，滚轮缩放。


---

七、 常见问题排查（Troubleshooting）

• Q: Ping 得通，但 RSView 里是黑屏？
  • A: 检查两点：1. 电脑 IP 是否严格设为 192.168.1.102；2. 防火墙是否彻底关闭。
• Q: 接口盒绿灯一直闪烁正常吗？
  • A: 正常。闪烁通常代表雷达正在以 10Hz 的频率不停向外发送 UDP 点云数据包。
• Q: 雷达外壳很烫手？
  • A: E1R 是大功率固态雷达，工作时发热属于正常现象。建议不要在密闭、不通风的环境下长时间运行，且避免手部直接长时间触摸。

---

八、 结束实验与维护

1. 断电顺序：先拔掉接口盒的 DC 电源，再关闭软件。不建议在带电状态下频繁拔插雷达端的 TE 连接器。
2. 清洁：若窗口有指纹，使用无尘布蘸取少量酒精轻轻擦拭，切勿用纸巾干擦以免划伤光学镀层。

---

希望这篇教程能帮你顺利开启 RoboSense E1R 的探索之旅！如果有其他问题，欢迎在评论区留言讨论。
